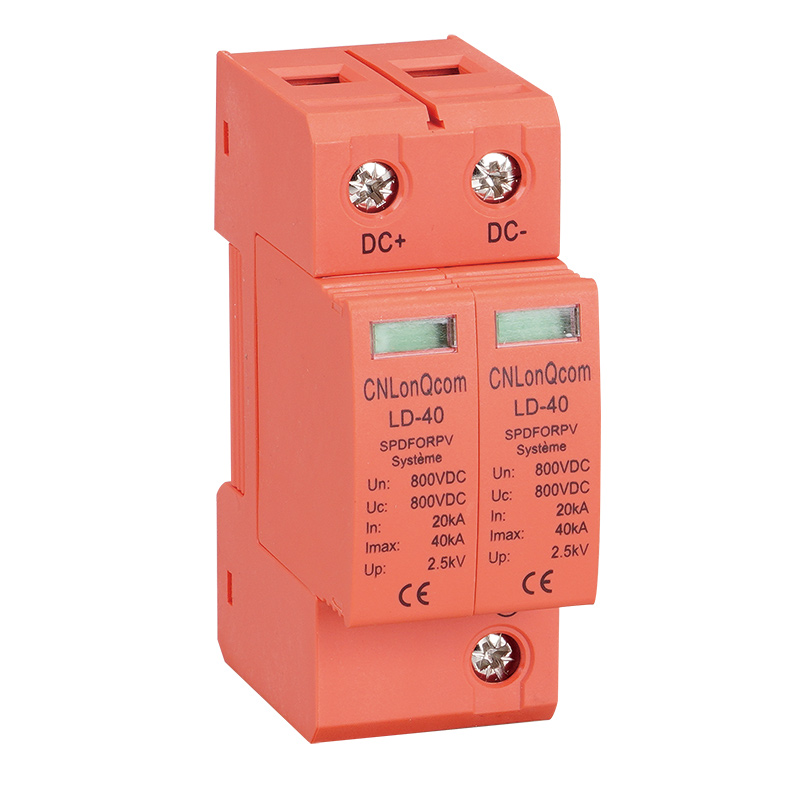

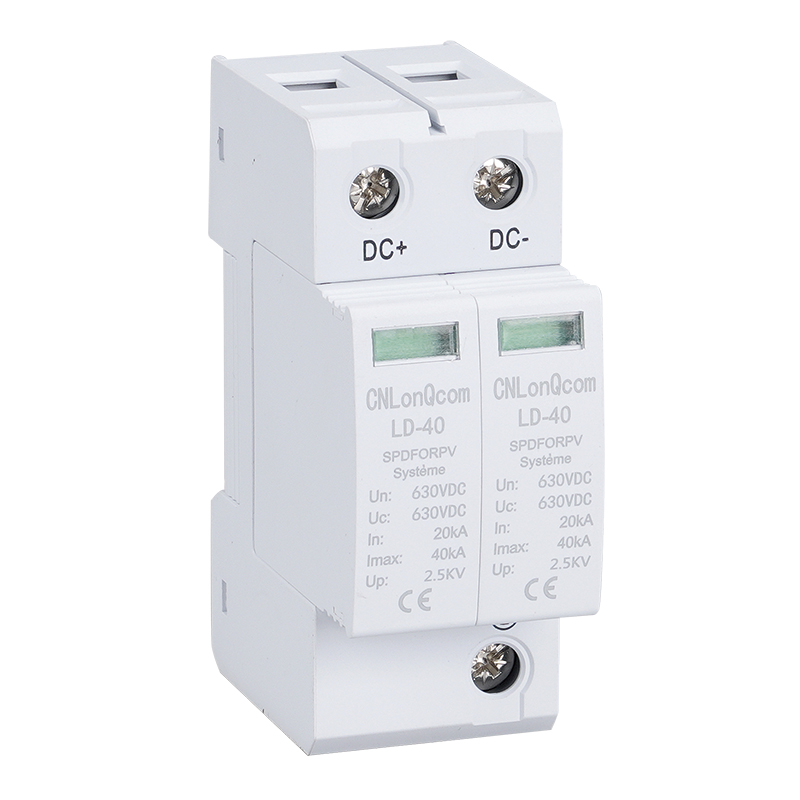

2П ДЦ заштитни уређај је развијен и произведен од стране ЦНЛонКцом, кинеске фабрике, и пружа ефикасну заштиту од напона грома за соларне системе (фотонапонске системе). Погодан је за једносмерне напоне ДЦ500В, ДЦ600В, ДЦ800В и ДЦ1000В.
ЛД-40 Заштита од пренапона | ЛД-40 |
|
|
|
|
|
ПВДЦ - специфичан | ЕН50539-11 |
|
|
|
|
|
Поле | 2П | 2П | 3П | 3П | 2П (КОСТОМИЗОВАНО) | |
Електрични параметар | / | / | / | / | / | |
Поверљиви тест | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | |
Уоц мак (ВДЦ) | 600 | 800 | 1000 | 1500 | 24. децембра | |
Уц (ВДЦ) | 600 | 800 | 1000 | 1500 | 24. децембра | |
У (8/20)ус (кА) | 20 | 20 | 20 | 20 | 20 | |
Имак (8/20)ус (кА) | 40 | 40 | 40 | 40 | 40 | |
горе (кВ) | 2 | 2.5 | 3.8 | 5.3 | 2 |
„Даљински сигнални контакт" |
Максимални радни напон (В) Максимална радна струја (А) ИА (250В/АЦ) 1А (30В ДЦ) |
250ВАЦ/30ВДЦ | 250ВАЦ /30ВДЦ |
ИА (250В/АЦ) | ИА(250В/АЦ) | ||
ИА(30В/АЦ) | ИА(30В/АЦ) |
Капацитет ожичења (мм) | Чврста жица | 4~25 | 4~25 | |
Флексибилна жица | 4~16 | 4~16 | ||
Дужина скидања (мм) |
|
10 | 10 | |
Терминали црцва |
|
М5 | М5 | |
Обртни момент (Нм) | Главно коло | 3.5 | 3.5 | |
Даљински сигнални контакт | 0,25 | 0.25 | ||
Класа заштите | Сав профил | ИП40 | ИП40 | |
|
Порт за повезивање | ИП20 | ИП20 | |
Инсталационо окружење |
|
Нема очигледних удара и вибрација |
|
|
Надморска висина (м) |
|
≤ 2000 | ≤ 2000 | |
Радна температура |
|
-30℃ ~+70℃ | -30℃ ~+70℃ | |
Релативна влажност |
|
30%~90% | 30%~90% | |
Како инсталирати |
|
Инсталиран са Х 35-7,5/ДИН35 челичном монтажном шином |
