Заштита од пренапона: Критична линија одбране за електричну сигурност

Увођење

У савременим електричним системима заштита од пренапона постала је неопходна сигурност. Без обзира да ли у стамбеном напајању, индустријска производња или системима производње електричне енергије, моментално колебање напона могу довести до озбиљних последица. Овај чланак систематски уводи принципе, апликације и критеријуме за избор заштите од пренапона да би се читаоцима помажу да добију свеобухватно разумевање ове виталне технологије електричне сигурности.

1. Зашто нам је потребна заштита од престанка?

1.1 ОПАСНОСТ СУРОВА

A надимак(Или електрични тони) односи се на нагли и снажни флуктуација у напону или струју, обично трају од микросекунди до милисекунди, са напонима који су потенцијално достигли хиљаде волти. Ови пролазни пренос пре свега потичу од:

Громобрани штрајкови: Директно или индуковано муње

Флуктуације Грида: Пребацивање система за напајање, грешке у кратким кругу

Операције опреме: Покретање / искључивање великих мотора, пребацивање трансформатора

1.2 Потенцијални ризици

Незаштићени електрични системи суочавају се са више ризика:

Оштећења опреме: Расподјела електронских компоненти, неуспех изолације

Губитак података: Неуспјеси сервера и уређаја за складиштење

ПРОИЗВОДЊЕ ПРОИЗВОДЊЕ: Промашиви система индустријске контроле

Опасности од пожара: АРЦ-ови против преношења и кратких кругова

1.3 Економски губици

Статистика показује да је око 30% случајева оштећења електричне опреме у вези са преносом, што резултира годишњим економским губицима у износу од милијарда долара. Правилна заштита од пренапона може значајно ублажити ове ризике.

2 Где би требало да се постави заштита од пренапона?

2.1 Локације за заштиту од кључних

Робусна стратегија заштите од пренапона запошљава слојеви приступ:

Примарна заштита (тип 1)

Локација: Главна улаз за дистрибуцију

Функција: штити од директних удара грома и великих напада

Типични параметри: имак ≥ 50ка

Средња заштита (тип 2)

Локација: под-дистрибутивни панели

Функција: ограничава преостали напон и пружа допунски заштиту

Типични параметри: имакс ≥ 20ка

Терцијарна заштита (тип 3)

Локација: Предњи део уређаја

Функција: испоручује прецизност заштите за осетљиву опрему

Типични параметри: имакс ≥ 5ка

2.2 Посебне апликације

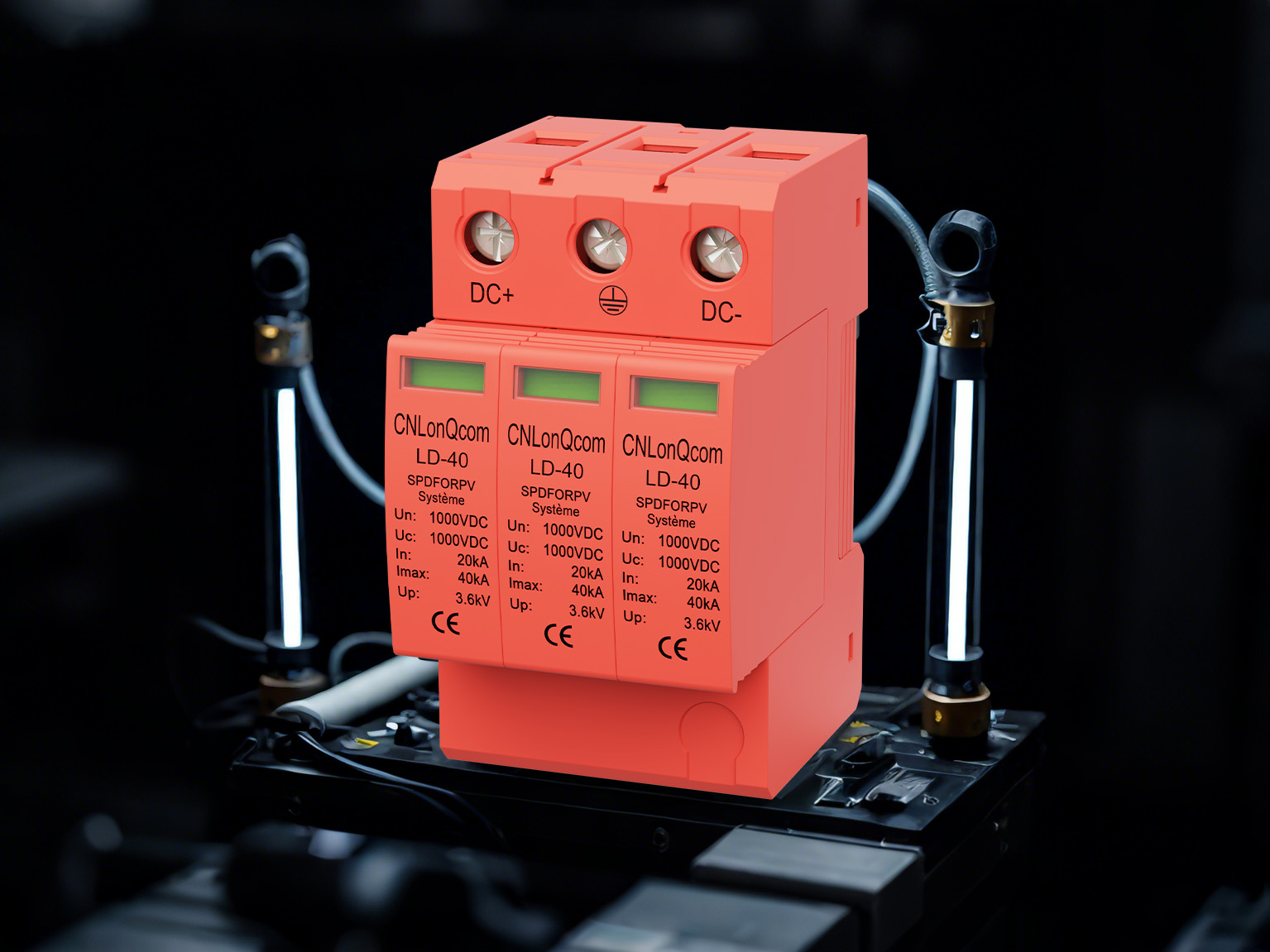

Фотонапонски системи: Потребно је на оба дц (модули за претварање) и АЦ (претварач на мрежу) стране

Центри за дата: Регали за сервере, Фронте-крајеви мрежне опреме

Индустријске контроле: Критична опрема као што су ПЛЦ-ови и фреквентни претварачи

3. Шта је заштитни уређај за пренос (СПД)?

3.1 Основни концепт

Заштитни уређај за пренапони (Шпијун) Да ли је електрични сигурносни уређај дизајниран за ограничавање пролазних преноса и преусмеравање струја пренапона. Кључне техничке спецификације укључују:

Максимални непрекидни радни напон (УЦ)

Номинална струја пражњења (ИН)

Максимална струја пражњења (ИМАКС)

Ниво заштите напона (уп)

3.2 Главне врсте

Тип заштите Циљ Типична време пријаве

Тип 1 Директна муња грађевина уноса ≤100нс

Тип 2 изазвани под-дистрибутивни панели за дистрибуцију Гробљење 25НС

Тип 3 Преостале сувење Терминали уређаја 1НС

3.3 Додатне карактеристике

МодеранСПДСчесто укључују:

Индикатори неуспеха (механички или електронички)

Даљински надзорни интерфејси

Термичка заштита од искључивања

4. Како функционише заштита од пренапона?

4.1 Основни принцип рада

СПДС Заштићене системе кроз следеће механизме:

Држава за надгледање: одржава високу импедансу током нормалног рада

Покренуто проводљивост: брзо прелази на ниску импуланту приликом откривања пренапона

Диверзија енергије: Канали Предумљивање струје у систем уземљења

Опоравак: аутоматски се враћа у стање високог импеданције након пораста

4.2 Основне техничке компоненте

Варистор металне оксиде (МОВ)

Материјал: полуводич заснован на цинковима

Карактеристике: нелинеарни отпорник осетљив на напон

Предности: Брзи одговор, висок капацитет струје

Цев за пражњење гаса (ГДТ)

СТРУКТУРА: Затворена комора испуњена гасом

Карактеристике: Висока изолација, снажна способност преусмеравања

Примена: Примарна заштита високоенергетске енергије

Пролазни напон за сузбијање напона диода (ТВС)

Карактеристике: Ултра-Фаст Респонсе (пикосекунд-ниво)

Примена: Прецизна заштита електронике

4.3 Конкурисана заштита са више нивоа

Типични систем за трословни систем:

Примарна заштита: преусмерава већину енергије (ГДТ)

Средња заштита: Даље ограничава преостали напон (МОВ)

ТЕРТАРНА ЗАШТИТА: Прецизна заштита (ТВС)

5. Смјернице за избор и одржавање

5.1 Критеријуми за избор

Компатибилност система:

Оцена напона (УЦ ≥ 1,15 × системски напон)

Тренутни капацитет (у ≥ очекиваном пренапону струје)

Параметри перформанси:

Ниво заштите напона (нижи је бољи)

Време одзива (брже је боље)

Стандарди за сертификацију:

ИЕЦ 61643

УЛ 1449

5.2 Напомене у инсталацији

Смањите дужину везнем жицом

Осигурајте поуздано уземљење (отпорност на земљу ≤10Ω)

Избегавајте мешање различитих СПД типова

5.3 Препоруке за одржавање

Редовне инспекције (барем годишње)

Индикатори неуспеха на надгледање

Статус документа након догађаја муње

Закључак

Заштита од пренапона је критична компонента електроенергетских система безбедности. Разумевањем својих принципа, бирање правих уређаја и обезбеђивање одговарајуће инсталације, електричне опасности могу се ефикасно спречити, заштитити и особље и опрему. Са технолошким унапређењем, заштитни уређаји за пренапони се развијају ка паметнијим и поузданијим решењима. На ЦНЛонКЦОМ-у се залажемо за континуирано технолошко побољшање, развијање напреднијих и свеобухватнијих заштитних пренапона да би пружили врхунску заштиту за све врсте електричних система.
