Свеобухватни водич за соларне ПВ системе: Од принципа рада до кључних компоненти

Системи соларних фотонапонских (ПВ) брзо расте широм света као кључно чистом енергетском раствором. Међутим, многи људи нису упознати са начином на који раде и њихове критичне компоненте. Овај чланак пружа дубинску анализу начина на који су структурирани и управљати са детаљним објашњењима кључеве опреме, као што су комбинере, прекомерне заштитне заштите, преклопци изолатора, соларне конекторе, облоге и обликоване прекидачи, обликовани прекидачи.

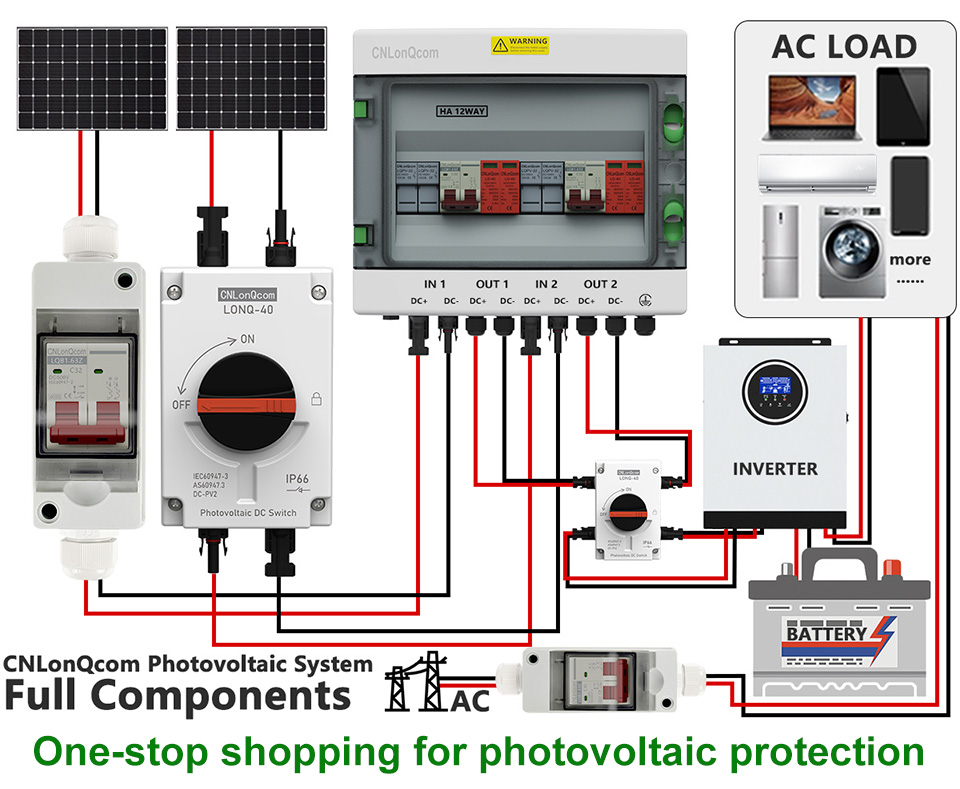

1. Како је структуриран соларни ПВ систем?

Основни циљ Сунчевог ПВ система је претворити сунчеву светлост у електричну енергију и сигурно га испоручи на складиштење мреже или енергије. Комплетан систем обично укључује следеће компоненте:

Соларни панели (ПВ модули) → Апсорбује сунчеву светлост и генеришу директну струју (ДЦ)

Цомбинер кутија (Лкк/ЛКТСерија) → Комбинује струје из више соларних панела

Претварач → претвара ДЦ на наизменичну струју (АЦ)

Уређаји за дистрибуцију и заштите напајања (осигурачи, прекидачи,Прекидачи изолатора, итд.) → Осигурава сигурност система

Систем за складиштење енергије (опционо) → Продавнице вишка електричне енергије (нпр. Литијумске батерије)

Мрежа или оптерећење → снабдева моћ домовима, предузећима или мрежом

2 Како функционише соларни ПВ систем?

(1) фотонапонски ефекат и производња електричне енергије

Сунчева светлост удара соларне панеле (ПВ модуле), а силиконски полуводички материјал апсорбује фотоне, генерише директну струју (ДЦ).

Јединствени панел обично производи 30В-50В (ДЦ), са струјом у зависности од интензитета сунчеве светлости и ефикасности панела.

(2) Тренутно комбиновање (комбинована кутија)

Вишеструки панели су повезани у серији или паралелно, а комбиноване струје проточе у кутију са ПВ комбинацијом за централизовано управљање.

Кутија комбинована укључује осигураче, заштиту од пренапона (СПД) и тренутног праћења ради спречавања преоптерећења или кратких склопова.

(3) ДЦ дистрибуција и заштита снаге (осигурачи, преклопни изолатора, МЦЦБ)

ФУСЕ (ЛКПВ-32 серија): Спречава претјерану струју од оштећења опреме.

Прекидач изолатора (ЛОНК-40 серија): Ручно искључује склопове за одржавање.

Обликовани прекидач предмета (серија ЛКМ1 / М3): Омогућава заштиту преоптерећења и кратког споја (нпр. 1000В ДЦ-оцијени МЦЦБС).

(4) претварање претварача (ДЦ → АЦ)

ДЦ Повер улази у претварач, претварајући је у 220В / 380В АЦ за домаћинство или индустријску употребу.

Грид-везан систем храни вишак власти натраг на мрежу, док га искључени у батерији чувају у батеријама.

(5) Заштита преко напона (заштита од напона (АВП 2П / 4П серија)

Када напон решетка флуктуати, прекомерни заштитник преко напона аутоматски прекида напајање да спречи оштећење опреме.

(6) Ожичење и прикључци (соларни конектори)

МЦ4 соларни конектори су индустријски стандард, који обезбеђују водоотпоран, отпоран на корозију и високи тренутни пренос (нпр. 30А / 1000В).

3. Кључне компоненте соларног ПВ система

(1) ПВ Цомбинер Бок

Функција: Комбинује више жица соларне плоче и пружа заштиту.

Кључне компоненте:

Осигурачи (заштита од прекомерне)

Уређај за заштиту од пренапона(СПД) (муњена заштита)

Надгледање струје / напона (опционо Смарт функције)

(2) Преко / под-напонски заштитник (ОВП / УВП)

Функција: монитори напон мреже и искључује снагу ако је напон превисок (> 270В АЦ) или пренило (<170В АЦ).

(3) ДЦ прекидач исолатора

Функција: Ручно искључује ДЦ кругове за сигурно одржавање.

Обични типови:

Прекидачи ротационих изолатора (погодно за употребу на отвореном)

Изолатори типа прекидача (са интегрисаном заштитом)

(4) соларни конектори (МЦ4 стандард)

Кључне карактеристике:

Водоотпоран, отпоран на УВ, висока температура

Називна струја: 30А

Називни напон: 1000В ДЦ

(5) ПВ осигурачи (ГПВ / ГР серија)

Функција: штити ПВ низове из кратких спојева и преоптерећења.

Разлике од стандардних осигурача:

Високонапонски рејтинг (ДЦ 1000В +)

Високи капацитет који се може прекинути (може прекинути велике криве грешке)

(6) обликовани прекидач кућишта (МЦЦБ за соларно)

Функција: Омогућава заштиту преоптерећења и кратког споја за ДЦ системе.

Типичне спецификације:

Називни напон: ДЦ 1000В

Називна струја: 32А-250А

4. Примене соларних ПВ система

Стамбени кров сола (5кВ-10кВ, са складиштем)

Постројења за комерцијалне и индустријске ПВ (50кВ-1МВ, Грид-Теед)

Офф-Гридни соларни системи (удаљена подручја, батерија)

Агриволтаици (солар + интеграција пољопривреде)

5. Будући трендови: паметнији и ефикаснији соларни системи

Смарт Мониторинг: Праћење у реалном времену путем мобилних апликација (нпр. Генерација електричне енергије, упозорења о грешци).

Соларна + Складишна интеграција: Хибридни системи попут Тесла Повервалл-а.

Мицроинвертерс: Оптимизира сваки панел појединачно за већу ефикасност.

Закључак

Соларни ПВ системи раде кроз процес ПВ модула → Комбинаторска кутија → Претварач → Дистрибуција електричне енергије → Мрежа / складиштење, са критичним компонентама, са Цомбинер-овим комбинацијама, искључивачима, осигурачима, исолаторским прекидачима, и МЦЦБС-ом који обезбеђују ефикасне, сигурне и стабилне перформансе.

Ако разматрате соларну инсталацију, изаберите ЦНЛонКЦОМ висококвалитетне ПВ компоненте + Професионалне заштите за максимизирање животника и ефикасности стварања енергије!

🔋 Разговарајмо о томе: Који вам је аспект соларних ПВ система највише заинтересовано?
