Критична улога заштитних уређаја на пренапоницима (СПДС) у ПВ комбинацијским кутијама: Водич за селекцију и најбоље праксе

Увод: Рањива језгра ПВ апарата

ПВ Цомбинер кутије служе као нервни систем соларних електрана, сакупљајући вишеструких излаза ДЦ-а пре него што их прехрани у претвараче. Ови критични чворови су непрестано изложени претњама од мрље и електричних напада који могу да ојачају читаве ПВ системе. Заштитни уређаји висококвалитетне пренапоније (СПДС) делују као прва линија одбране, заштитна опрема у вредности стотина хиљада долара.

Поглавље 1: Зашто су СПДС од суштинског значаја за ПВ системе

1.1 Јединствене рањивости ПВ низова

Константно излагање: кров и приземни системи су природно изложени атмосферским испуставању.

ДЦ круг ризика: За разлику од наизменичних система, ДЦ АРЦ-ови недостају природни нулта прелази, чинећи пренапонски догађаји опаснијим.

Осетљива електроника: Компоненте у модерним претварачима могу се оштетити напоном само 20% изнад називне вредности.

1.2 Последице неадекватне заштите

Непосредна оштећења: 72% кварова инвертера може се пратити до напона на напону (САЛАЛГЕ 2023 извештај).

Скривена деградација: Поновљени мањини преносе могу смањити животни век модула до 30%.

Ватрогасне ризике: Грешке ДЦ АРЦ чине 43% пожара повезаних са соларним (НФПА 2022).

Поглавље 2: Кључна разматрања за избор СПД-а у ПВ апликацијама

2.1 Критични параметри перформанси

Називни напон: ≥1.2 пута максимални напон система (по ИЕЦ 61643-31).

Номинална струја пражњења (ИН): ≥20ка за тип 1 СПДС (по ул 1449, 4. издање).

Максимална струја пражњења (ИМАКС): ≥40КА (по ИЕЦ 61643-11).

Време одзива: <25 наносекунди (по ЕН 50539-11).

Радна температура: -40 ° Ц до + 85 ° Ц (по ул 96а).

2.2 СПД типови за различите апликације

Тип 1 (Класа И): За локације са директним ризицима од стране грома (нпр. Системи на крову).

Тип 2 (класа ИИ): за секундарну заштиту (нпр., Комерцијални основни системи).

Комбиновани тип 1 + 2: Идеално за велике постројења за струју.

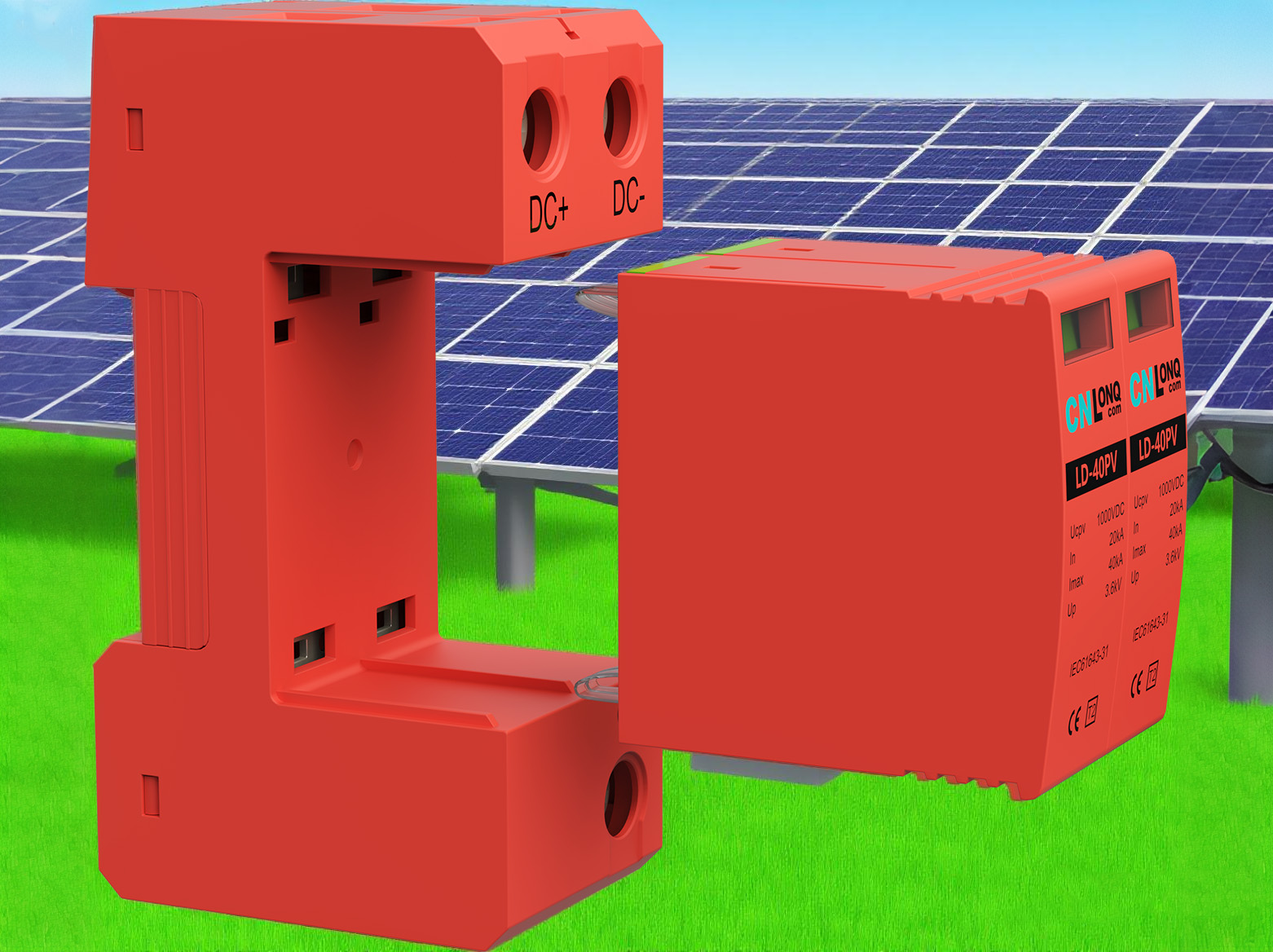

ДЦ-специфични модели: Дизајниран за ПВ апликације са ознакама поларитета.

Поглавље 3: Најбоље праксе за уградњу

3.1 Стратешко постављање

Обавезна инсталациона места:

Цомбинер кутија за унос терминала (по низу).

Узводно од ДЦ искључивања.

Претварач ДЦ улазне терминале.

Препоручене додатне заштитне тачке:

Комбинатори субранија.

Дугом траке кабла (> 30 метара).

3.2 Стандарди ожичења

Величина диригента: Минимално 6 мм² бакар (за 20Ка СФДС).

Дужина пута: Држите СПД везе <0,5 метара.

Захтеви за уземљење: Користите наменски проводници уземљења (≥10 мм²).

Топологија везе: Стар Цонфигуратион да бисте избегли приземљене петље.

Поглавље 4: Критеријуми за одржавање и замену

4.1 Превентивно одржавање

Квартални чекови:

Прегледајте статусне индикаторске прозоре (зелено / црвено).

Извршите инфрацрвену термографију (пораст температуре <15К).

Снимите шалтери за ударање грома (ако су опремљени).

Годишњи тестови:

Тест отпорности на изолацију (> 1 мΩ).

Мерење отпорности на земљи (<10 Ω).

Преостали напонски тест професионалаца.

4.2 смернице за замену

Непосредни замена окидача:

Видљива физичка оштећења (пукотине, трагови сагоревања).

Индикатор статуса постаје црвено.

Број громобраних штрајка прелази називну вредност.

Неуспешни тестови перформанси.

Препоручени интервали замене:

Обална подручја: 5 година.

Зоне високих грома: 7 година.

Стандардни региони: 10 година.

Поглавље 5: Уобичајене заблуде и стручне препоруке

5.1 Типично неспоразуми

МИТ: "Гробни штапови елиминишу потребу за СПДС-ом."

Чињеница: громобране само штите само од директних штрајкова, а не изазваних напада.

Замка трошкова: Коришћење не-ПВ-Специфичних АЦ СПДС-а.

Последица: немогућност прекида ДЦ-а слиједећи струје.

5.2 Стручни савет

Усвојите архитектуру трослојне заштите: СПДС на матрини, комбинационе кутије и нивои претвести.

Изаберите моделе са даљинским сигналним контактима за интеграцију са системима за праћење.

За 1500В системе проверите да ли је ДЦ капацитет СПД-а.

Поново проценити постојећи СПД капацитет током експанзија система.

Како се ПВ системски напони порасти на 1500В, СПД технологија СПД следеће генерације еволуира са три кључна тренда: већа апсорпција енергије (до 100Ке), паметније карактеристике упозорења (мониторинг омогућене су "и компактнији модуларни дизајн. Одабир производа сертификованих од стране ТУВ Рхеинланд за ПВ апликације и следећи ИЕЦ 62305 стандарди за заштиту на нивоу система осигурава ПВ биљке могу да издрже громобране током читаве 25-годишњег животног века. Запамтите: у ПВ безбедности, висококвалитетна заштита од пренапона није трошак - то је најконтролираније ублажавање ризика.
