Разумевање прекидача у калупу (МЦЦБ): „Чувари“ безбедности електричних кола

У нисконапонским системима за дистрибуцију електричне енергије, постоји кључни уређај који тихо штити безбедност кола —Прекидач у калупу(МЦЦБ). За разлику од великих мотора који раде са риком или прецизних инструмената који привлаче пажњу, МЦЦБ је постао незаменљив „чувар безбедности“ у сценаријима као што су индустријска производња, изградња електричних система и нове енергетске примене, захваљујући својим снажним заштитним способностима и широкој прилагодљивости. Данас ћемо истражити овај уређај из више димензија да бисмо открили тајне како штити безбедност кола.

И. Упознавање МЦЦБ-а: шта су то и шта их чини различитим?

У суштини, МЦЦБ је заштитни електрични уређај који се користи у нисконапонским системима за дистрибуцију електричне енергије, са својом основном улогом "чувара" безбедности кола. Структурно, углавном се састоји од изолованих пластичних кућишта високе чврстоће, проводних контаката и окидача. Изоловано кућиште не само да штити унутрашње компоненте од спољашњих сметњи, већ и ефикасно спречава опасност од струјног удара.

Многи људи бркају МЦЦБ са чешћим минијатурним прекидачима (МЦБ), али постоје значајне разлике између њих. У поређењу са МЦБ-овима, МЦЦБ-и имају већу називну струју (обично у распону од 63А до 1600А) и јачи прекидни капацитет, што им омогућава да се носе са електричним сценаријима велике снаге. На пример, МЦБ се обично користе у кућним утичницама и круговима осветљења, док се МЦЦБ више ослањају за заштиту мотора у фабричким радионицама и главним струјним дистрибутивним круговима у великим зградама.

ИИ. Откривање основних функција: Како МЦЦБ штите сигурност кола?

Основна вредност МЦЦБ-а лежи у „заштити“, која се може поделити на три кључне функције за спречавање ризика од квара кола из различитих димензија.

Прво је заштита од преоптерећења. Када струја у струјном колу континуирано премашује називну струју прекидача - као што је када се више уређаја у фабрици истовремено покрене, што узрокује прекомерно оптерећење - биметална трака унутар прекидача се загрева и деформише због топлотног ефекта струје. Ово затим покреће механизам за окидање да брзо прекине струјно коло. Овај процес ефикасно спречава сагоревање изолационог слоја жица услед дуготрајног прегревања, заустављајући пожаре на извору.

Друга је заштита од кратког споја. Кратки спој је један од најопаснијих кварова у струјном колу. Када се то догоди, изненадни налет огромне струје може да изгори опрему, па чак и да изазове експлозије. У овом тренутку, електромагнетна окидачка јединица МЦЦБ-а улази у игру: снажна електромагнетна сила коју генерише велика струја брзо привлачи гвоздено језгро, покрећући механизам за окидање да прекине коло у милисекундама — попут „кочнице у случају нужде“ за коло — минимизирајући губитке због грешке у највећој мери.

Додатно, у зависности од потреба различитих сценарија примене, МЦЦБ се могу опремити додатним заштитним функцијама. На пример, додавање модула диференцијалне струје омогућава заштиту од цурења ради спречавања струјних удара; Уградња модула за заштиту од пренапона/поднапона штити прецизну опрему од оштећења изазваних аномалијама напона, у потпуности демонстрирајући флексибилност њених функција.

ИИИ. Кључни параметри: „Тврди индикатори“ за избор правог уређаја

Да би се осигурало да МЦЦБ обезбеђују оптималну заштиту, одабир правих параметара је кључан. Следећи основни параметри директно одређују да ли се прекидач може прилагодити специфичним електричним сценаријима.

Називна струја (Ин) је основни параметар, који се односи на максималну струју коју прекидач може непрекидно да носи. Мора се тачно ускладити према снази оптерећења. На пример, у фотонапонском (ПВ) систему, називну струју МЦЦБ-а треба изабрати на основу излазне струје ПВ низа — не би требало да буде премала (да би се избегла честа окидања) нити превелика (да спречи губитак своје заштитне сврхе).

Капацитет прекидања (Ицу/Ицс) је повезан са способношћу руковања грешкама, а односи се на максималну струју квара коју прекидач може безбедно да прекине. Приликом избора МЦЦБ-а потребно је узети у обзир израчунату вредност струје кратког споја дистрибутивног система. Ако је прекидни капацитет недовољан, прекидач можда неће успети да ефикасно прекине струјни круг током квара кратког споја, што уместо тога доводи до озбиљнијих безбедносних несрећа.

Називни напон (Уе) мора одговарати нивоу напона кола. Уобичајене оцене укључују 220В једнофазно и 380В трофазно. Неподударање напона не само да ће утицати на нормалан рад прекидача, већ може и оштетити унутрашње компоненте.

Крива окидања одређује осетљивост заштите. Уобичајени типови кривина (Б, Ц, Д) су погодни за различита оптерећења. На пример, крива Ц је применљива на осветљење и општа оптерећења снаге, док је крива Д — са јачом толеранцијом за ударне струје — погоднија за опрему са високим стартним струјама, као што су мотори и компресори.

ИВ. Широке примене: „Безбедносна баријера“ од индустрије до свакодневног живота

Са својим одличним перформансама, МЦЦБ се примењују у скоро свим аспектима нисконапонске дистрибуције електричне енергије.

У области индустријске дистрибуције електричне енергије, МЦЦБ делују као „менаџери безбедности“ у фабричким радионицама, обезбеђујући заштиту од преоптерећења и кратког споја за опрему велике снаге као што су мотори, производне линије и велике машине алатке, обезбеђујући да производни процеси не буду прекинути кваровима кола.

У зградама електричних система — било у тржним центрима, пословним зградама или високим стамбеним зградама — МЦЦБ се често користе као главни прекидачи у разводним кутијама или заштитни прекидачи за подну дистрибуцију електричне енергије. Они штите електричну сигурност целе зграде и спречавају велике нестанке струје или пожаре узроковане локалним кваровима у струјним круговима.

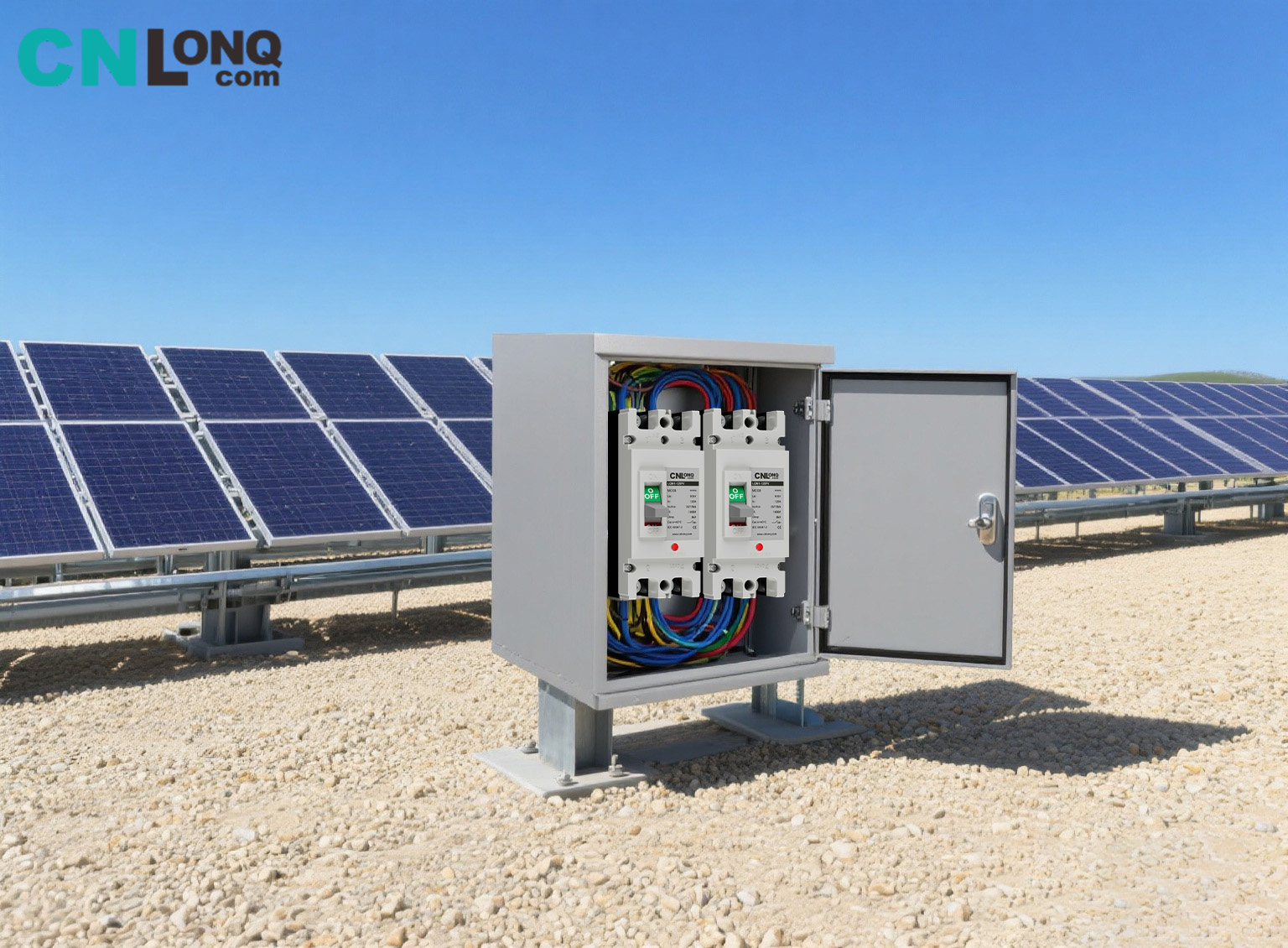

У новом енергетском сектору, њихова улога је подједнако критична. У фотонапонским системима, МЦЦБ се инсталирају у комбинаторске кутије и на страни инвертера ради заштите излазних кола фотонапонских низова; у системима за складиштење енергије, они чувају кругове батерија, спречавајући безбедносне ризике као што су прекомерно пуњење и кратки спој батерија, и обезбеђујући заштиту за примену чисте енергије.

Чак иу цивилним сценаријима велике снаге као што су виле и велике резиденције, МЦЦБ могу пружити поуздану заштиту за кућне апарате велике снаге као што су централни клима уређаји, електрични бојлери и системи за пречишћавање воде у цијелој кући, рјешавајући проблем недовољне називне струје у обичним МЦБ-има.

В. Основне предности: Зашто су МЦЦБ „преферирани избор“?

У поређењу са другим заштитним уређајима, МЦЦБ имају јасне предности - кључни разлог за њихову широку примену.

Снажна прилагодљивост околини је главни врхунац. Изоловано пластично кућиште високе чврстоће може издржати оштра окружења као што су високе температуре, ниске температуре, влажност и УВ зрачење. Без обзира да ли су у спољашњим фотонапонским електранама или у подрумским дистрибутивним просторијама, МЦЦБ могу да раде стабилно и мање је вероватно да ће старе или отказати због фактора околине.

Висока поузданост се огледа у прецизности основних компоненти. Кључни делови као што су окидачи одржавају стабилну тачност и постоји мали ризик од погрешног рада или квара заштите током дуготрајне употребе, пружајући континуирану заштиту за безбедност кола.

Лако руковање и одржавање снижавају праг употребе. Са компактном структуром и умереном величином, МЦЦБ се могу директно интегрисати у различиту опрему за дистрибуцију електричне енергије без сложених алата током инсталације. Свакодневно одржавање захтева само редовне провере оштећења кућишта или лабавог ожичења, и годишњи ручни тест „дугма за искључивање“ — није потребна честа замена компоненти, што значајно смањује трошкове рада и одржавања.

Штавише, добра проширивост омогућава МЦЦБ да се прилагоде интелигентним потребама. Додавањем помоћних контаката и алармних модула могу се реализовати функције као што су даљински надзор и алармирање квара, испуњавајући захтеве интелигентног управљања у савременим системима дистрибуције електричне енергије.

ВИ. Употреба и одржавање: Обезбеђивање дугорочног рада „Гуардиана“.

Да би се осигурало да МЦЦБ одржавају стабилне перформансе током дужег периода, од суштинског су значаја стандардизована употреба и редовно одржавање.

Потребно је стриктно поштовање стандарда за уградњу. Приликом ожичења, терминали морају бити затегнути како би се избегло прегревање узроковано лошим контактом; жице под напоном, неутралне жице и жице за уземљење морају бити исправно повезане. Обрнути поларитет може учинити заштитну функцију неефикасном, стварајући потенцијалне безбедносне опасности.

Свакодневно одржавање не треба занемарити. Препоручује се провера оштећења кућишта или пукотина и лабавих прикључака сваке четвртине. Сваке године ручно притисните „дугме за путовање“ да бисте проверили да ли заштитна функција ради нормално — ако дугме не успе да покрене путовање, неопходна је благовремена провера или замена.

У исто време, морају се имати на уму табуи замене: након искључења изазваног грешком, немојте слепо ресетовати прекидач. Прво, идентификујте узрок квара (нпр. преоптерећена опрема или тачке кратког споја у линији) и ресетујте га тек након што се квар отклони. Ако се прекидач више пута искључује или је кућиште оштећено, треба га одмах заменити чак и ако нема очигледних спољашњих оштећења — „неисправан рад“ није дозвољен, јер може довести до безбедносних незгода због старења опреме.

Од основне структуре до основних функција, од одабира параметара до практичне примене, МЦЦБ граде чврсту „сигурносну баријеру“ за нисконапонске системе дистрибуције електричне енергије. Њихово разумевање и правилно коришћење ће боље обезбедити безбедност кола и пружити снажну подршку за стабилан рад производње и свакодневног живота.
