Који су сценарији употребе ДЦ комбинованих кутија?

Принцип рада акомбинаторска кутијапрвенствено подразумева повезивање кола и заштиту. Када фотонапонски модули генеришу једносмерну струју, они су повезани са улазним портом комбинатора преко каблова. Коло унутар кутије за комбиновање комбинује и дистрибуира ову једносмерну снагу, а затим емитује комбиновану једносмерну снагу у инвертер или другу опрему. Током процеса комбиновања, комбинована кутија прати параметре као што су струја, напон и снага за сваки фотонапонски низ и имплементира заштитне уређаје за кратки спој, обрнуту везу и прекомерну струју.

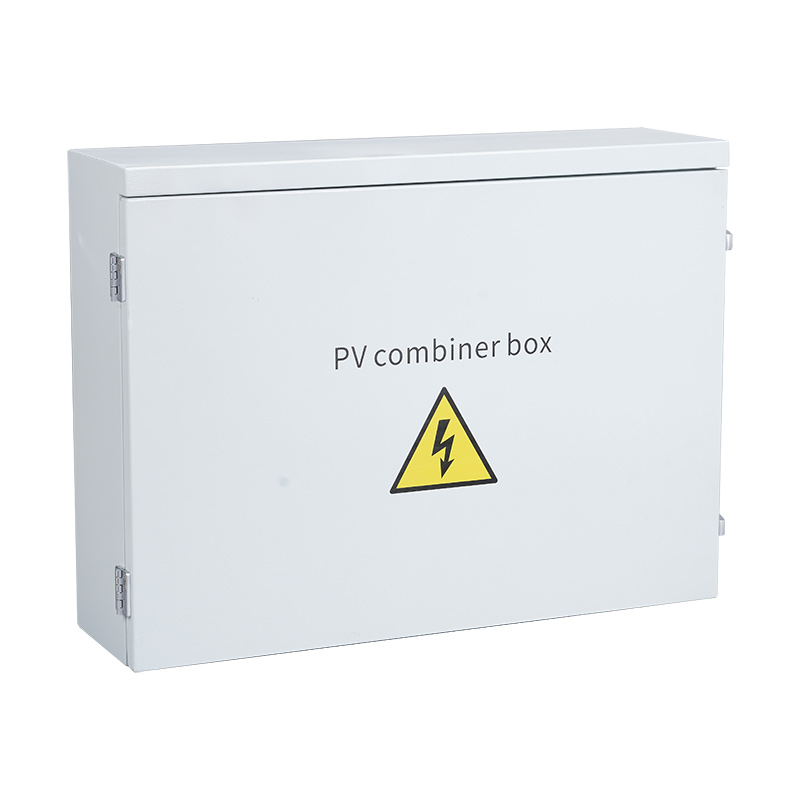

1. ДЦ комбинована кутија

Ово комбинује вишеДЦструје које генерише соларно поље до улаза претварача. Да би се смањио утицај на мрежу и спречило оштећење претварача услед превеликог напона, обично се користи вишеканална паралелна веза. На основу опсега улазног једносмерног напона претварача, одређени број ПВ модула истих спецификација се повезује у серију да би се формирао низ ПВ модула. Ове жице се затим повезују на комбинациону кутију за заштиту од грома ПВ низа. Излаз се затим усмерава кроз одводник грома и прекидач, олакшавајући повезивање са наредним претварачима.

2. АЦ комбинована кутија

Користи се за фотонапонске системе за производњу електричне енергије који се састоје од стружних претварача и инсталира се између излазне стране наизменичне струје инвертера и тачке/оптерећења мреже. Опремљен је улазним прекидачима, излазним прекидачима, АЦ одводницима грома и опционим интелигентним инструментима за надзор (надзор система напона, струје, снаге, електричне енергије и других сигнала). Његова главна функција је да комбинује излазне струје више инвертора и заштити претвараче од оштећења са стране/оптерећења на мрежи за наизменичну струју. Служи као тачка искључивања излаза претварача, побољшава сигурност система и штити сигурност особља за инсталацију и одржавање.

Напомене о електричној инсталацији комбинаторске кутије

(1) Само професионални електроинжењери могу управљати и повезивати жице; рад и ожичење морају бити у складу са релевантним стандардима земље и локалног подручја;

(2) Пре инсталирањакомбинаторска кутија, користите мегоомметар да извршите испитивање изолације на унутрашњим компонентама.

(3) Распоред и размак компоненти у кутији треба да буду у складу са одредбама релевантних прописа и треба да обезбеде захтеве пуштања у рад, рада, одржавања, инспекције и безбедног рада.

(4) Улаз и излаз се не могу повезати обрнуто.

(5) Након повезивања разводне кутије за заштиту од грома на ПВ систем за производњу електричне енергије, терминал за уземљење громобранске кутије треба поуздано да буде повезан са громобранским уземљењем или сабирницом.

(6) Када повезујете спољашње ожичење, уверите се да су завртњи затегнути како бисте спречили олабављење ожичења.

(7) Дијаграм система који не бледи и потребни дијаграми секундарног ожичења треба да буду чврсто причвршћени унутар кутије или на вратима ормарића.

(8) За ожичење треба користити каблове отпорне на пламен. Треба да буду распоређени уредно, лепо и безбедно постављени да би се обезбедио добар контакт.
